Referenz · Werkstatt / Instandhaltung

Flexscheibe per Reverse Engineering & 3D-Druck – Ersatzteil statt Stillstand

Ein defektes Einzelteil machte ein ansonsten funktionsfähiges Gerät unbrauchbar. Original-Ersatzteile waren nicht mehr verfügbar. Gesucht war deshalb keine Standardlösung, sondern eine passgenaue, wirtschaftliche Nachfertigung auf Basis des vorhandenen Teils.

Branche

Werkstatt / Instandhaltung

Bauteil

Flexscheibe / Schleifteller

Verfahren

Reverse Engineering + FDM-3D-Druck

Ergebnis

Ersatzteil statt Maschinenstillstand

Ausgangslage

Die Flexscheibe beziehungsweise der Schleifteller war beschädigt, das Gerät selbst jedoch noch grundsätzlich funktionsfähig. Genau solche Fälle sind in der Praxis problematisch: Nicht die ganze Maschine ist das Problem, sondern ein einzelnes Bauteil, das über die Einsatzfähigkeit entscheidet.

Für das betroffene Modell waren keine passenden Ersatzteile mehr verfügbar. Eine konventionelle Einzelanfertigung wäre für diesen Anwendungsfall unverhältnismäßig aufwendig gewesen. Damit blieb nur ein Weg, der Geometrie, Passung und Wirtschaftlichkeit zusammenbringt: das vorhandene Teil als Ausgangspunkt digital rekonstruieren und gezielt nachfertigen.

Vorgehen

Originalteil analysiert

Das defekte Bauteil wurde als Referenz genutzt, um Geometrie, Aufnahme und funktionsrelevante Bereiche trotz Beschädigung sauber zu erfassen.

Geometrie digital rekonstruiert

JESA leitete aus dem vorhandenen Teil die erforderlichen Konturen und Passflächen ab und überführte sie in ein fertigungsgerechtes CAD-Modell.

Ersatzteil additiv gefertigt

Die Flexscheibe wurde im FDM-Verfahren aus technischem Kunststoff gefertigt – wirtschaftlich auch für ein Einzelteil und ohne Werkzeugkosten.

Passung und Einsatz geprüft

Nach der Fertigung wurde die Lösung auf Sitz, Einbausituation und praktische Nutzbarkeit abgestimmt, damit das Ersatzteil wieder im Einsatz verwendet werden kann.

Ergebnis

JESA rekonstruierte auf Basis des defekten Originalteils die Geometrie einer Flexscheibe digital und fertigte ein passgenaues Ersatzteil im FDM-3D-Druck aus technischem Kunststoff. Dadurch wurde aus einem nicht mehr verfügbaren Einzelteil wieder eine nutzbare, reproduzierbare Lösung für den konkreten Einsatzfall – ohne Werkzeugkosten und ohne den Umweg über eine unwirtschaftliche Sonderfertigung.

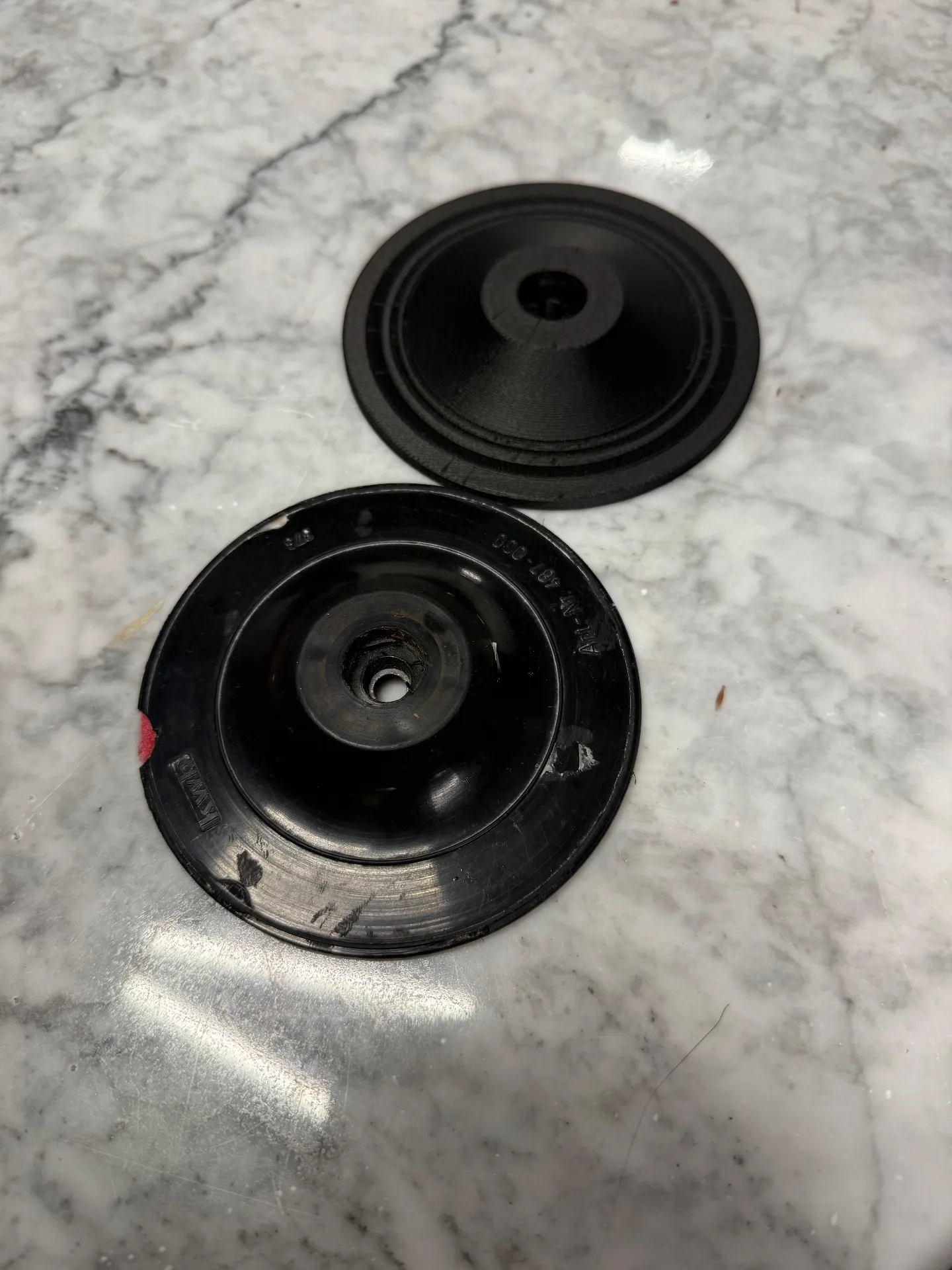

Flexscheibe per Reverse Engineering und FDM-3D-Druck nachgefertigt

Nachgefertigte Flexscheibe / Schleifteller auf Basis des vorhandenen Originalteils

Ausgangspunkt

Defektes Originalteil

Fertigung

Reverse Engineering + FDM

Nutzen

Weiterbetrieb statt Ausfall

Was diese Lösung gebracht hat

Maschine wieder nutzbar

Statt ein ansonsten funktionsfähiges Gerät wegen eines fehlenden Einzelteils aufzugeben, konnte die Anwendung wieder einsatzfähig gemacht werden.

Keine Abhängigkeit von Restbeständen

Wenn Original-Ersatzteile nicht mehr lieferbar sind, entsteht mit der digitalen Rekonstruktion eine belastbare Basis für Nachfertigungen bei Bedarf.

Anpassbar ohne neuen Werkzeugbau

Geometrieanpassungen lassen sich direkt im CAD umsetzen. Dadurch bleiben Iterationen schnell und wirtschaftlich – auch bei kleinen Stückzahlen.

Digitaler Datensatz für spätere Reproduktion

Aus dem defekten Originalteil wurde ein reproduzierbares Ersatzteilkonzept. Künftige Nachbestellungen müssen nicht wieder bei null beginnen.

Eingesetzte Leistungen

Reverse Engineering

Geometrien aus bestehenden Teilen erfassen, rekonstruieren und als fertigungsgerechte Daten aufbauen.

Industrieller 3D-Druck

Ersatzteile, Funktionsteile und Kleinserien wirtschaftlich fertigen – auch ohne Werkzeugkosten.

Ersatzteil-Nachfertigung

Nicht mehr verfügbare Ersatzteile per Reverse Engineering und 3D-Druck passgenau nachfertigen.

Häufige Fragen zur Ersatzteil-Nachfertigung per 3D-Druck

Geometrie-Rekonstruktion, Nachfertigung und Reproduzierbarkeit bei nicht mehr verfügbaren Teilen.

Ja. JESA kann Geometrien aus vorhandenen Originalteilen ableiten – auch dann, wenn keine Zeichnungen oder CAD-Daten mehr verfügbar sind. Je nach Zustand des Bauteils werden Konturen, Aufnahmen und Funktionsflächen digital rekonstruiert und anschließend fertigungsgerecht aufbereitet.

Oft ja – vor allem dann, wenn Original-Ersatzteile abgekündigt sind und konventionelle Einzelanfertigung wirtschaftlich keinen Sinn ergibt. JESA bewertet dabei immer den konkreten Einsatzfall, die Geometrie und die Belastung des Bauteils, bevor eine Lösung umgesetzt wird.

Ja. JESA erstellt aus dem Projekt einen digitalen Datensatz, auf dessen Basis spätere Nachfertigungen deutlich schneller umgesetzt werden können. Das reduziert Abstimmungsaufwand und macht die Versorgung planbarer.

Das hängt von Bauteilgeometrie, Abstimmungsaufwand und Einsatzumgebung ab. Im Vergleich zu konventioneller Sonderfertigung ist der Weg über Reverse Engineering und FDM-3D-Druck bei Einzelteilen und kleinen Stückzahlen aber in der Regel deutlich schneller.
