Kostengünstiger Schlauchhalter aus dem 3D-Druck

Für eine Anwendung im Maschinenbau wurde ein Schlauchhalter benötigt, der passgenau sitzt, Schläuche sauber führt und kurzfristig verfügbar ist. Klassische Fertigung wäre dafür zu teuer, zu unflexibel und bei veränderlichen Anforderungen unnötig aufwendig gewesen.

Branche

Maschinenbau / Instandhaltung

Anwendung

Schlauchhalter / Führungselement

Verfahren

FDM-3D-Druck

Ergebnis

Schnell verfügbar und ohne Werkzeugkosten nachfertigbar

Ausgangslage

In Anlagen und Maschinen müssen Schläuche oft sauber geführt werden, damit Montage, Wartung und Betrieb zuverlässig funktionieren. Benötigt wurde dafür ein Halter, der geometrisch zur Anwendung passt und ohne Improvisation eingebaut werden kann.

Standardlösungen deckten die Einbausituation nicht sauber ab. Gleichzeitig war eine konventionelle Sonderfertigung bei kleineren Stückzahlen wirtschaftlich unattraktiv, zu langsam in der Beschaffung und zu unflexibel für spätere Anpassungen oder Wiederholbedarfe.

Vorgehen

Anforderung und Einbauraum aufgenommen

Zu Beginn wurden Schlauchdurchmesser, Einbauraum, Befestigungspunkte und die gewünschte Führungsfunktion abgestimmt. Entscheidend war, dass der Halter in der realen Anwendung sauber sitzt und die Montage vereinfacht.

Geometrie druckgerecht ausgelegt

Der Schlauchhalter wurde so konstruiert, dass Passung, Funktion und wirtschaftliche Fertigung zusammenpassen. Dadurch ließ sich die Lösung auf den konkreten Einsatzfall anpassen, ohne auf Standardhalter ausweichen zu müssen.

Bauteil additiv gefertigt

Die Fertigung erfolgte im FDM-3D-Druck in der benötigten Stückzahl. So blieb die Beschaffung flexibel, ohne Werkzeugkosten, lange Vorlaufzeiten oder unnötige Mindestmengen.

Passung und Einsatz geprüft

Nach der Fertigung wurde kontrolliert, ob der Halter den Schlauch sauber führt, sich zuverlässig montieren lässt und im Einsatz die gewünschte Funktion erfüllt. So entstand keine reine Musterlösung, sondern ein direkt nutzbares Bauteil.

Ergebnis

JESA entwickelte und fertigte einen passgenauen Schlauchhalter im FDM-3D-Druck. Die Lösung ist kurzfristig verfügbar, ohne Werkzeugkosten wirtschaftlich nachfertigbar und lässt sich bei Bedarf auf andere Durchmesser oder Einbausituationen anpassen. Dadurch entsteht eine saubere, funktionale Schlauchführung ohne die Nachteile einer konventionellen Sonderfertigung.

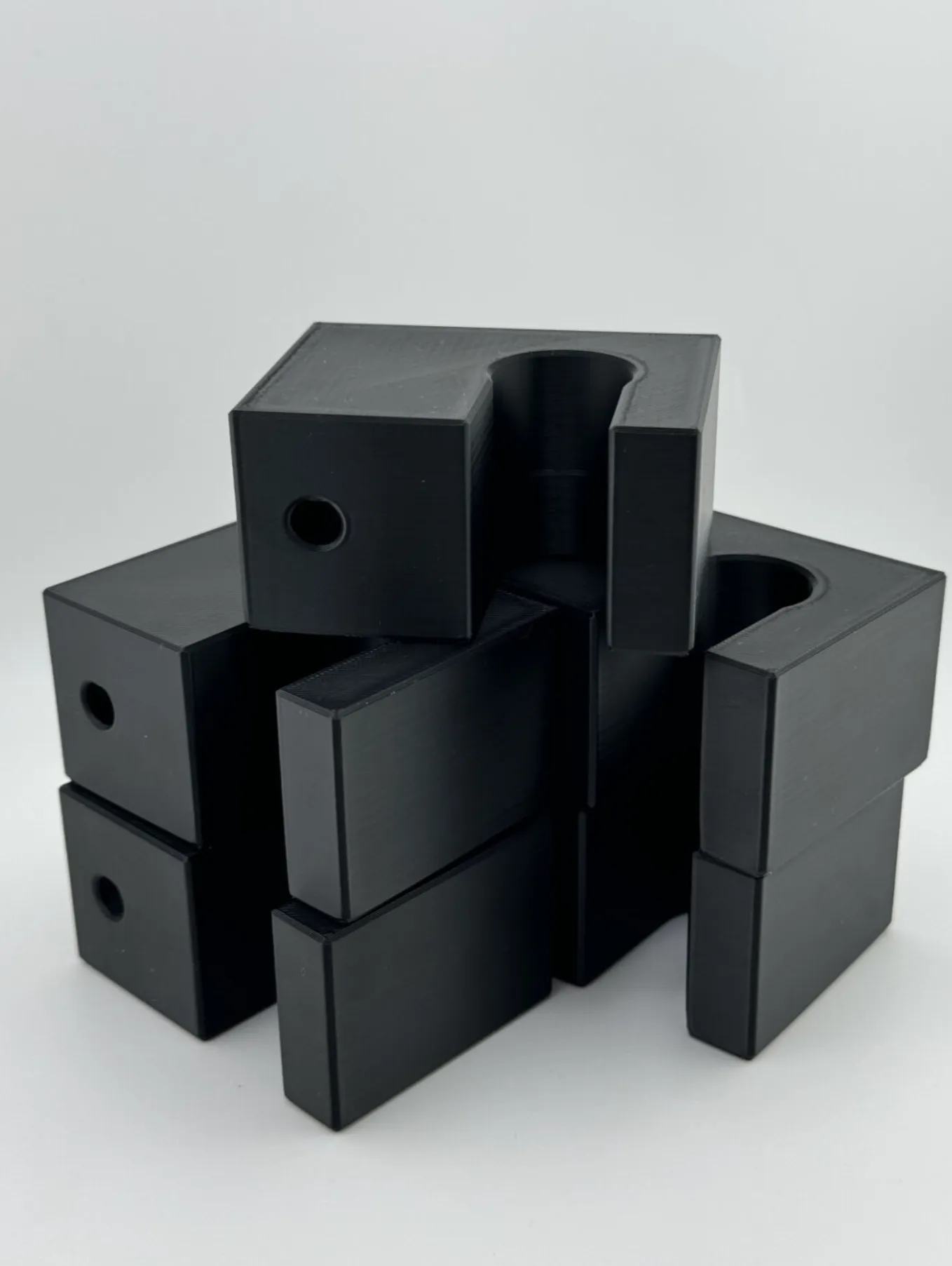

3D-gedruckter Schlauchhalter als kostengünstige Sonderlösung im Maschinenbau

Projektbild des 3D-gedruckten Schlauchhalters für eine passgenaue und wirtschaftliche Schlauchführung

Beschaffung

kurzfristig möglich

Fertigung

ohne Werkzeugkosten

Anwendung

passgenau und flexibel

Was diese Lösung gebracht hat

Kurze Lieferzeit

Der Schlauchhalter kann kurzfristig produziert werden. Das reduziert Wartezeiten im Projekt und beschleunigt Montage, Nachrüstung oder Nachbestellung.

Passgenau für die Anwendung

Die Geometrie wird auf Schlauch, Einbauraum und Befestigung abgestimmt. Dadurch sitzt der Halter sauber und unterstützt eine geordnete Führung statt einer improvisierten Lösung.

Flexibel bei Varianten und Stückzahlen

Wenn Maße oder Anforderungen angepasst werden müssen, lässt sich die Lösung ohne neuen Werkzeugbau ändern und bei Bedarf direkt nachfertigen.

Wirtschaftlich ohne Werkzeugkosten

Gerade bei kleinen bis mittleren Mengen ist der 3D-Druck eine sinnvolle Alternative zur konventionellen Fertigung, weil Werkzeug- und Einrichtungskosten entfallen.

Eingesetzte Leistungen

Industrieller 3D-Druck

Funktionale Bauteile, Serien und Sonderlösungen aus technischen Kunststoffen schnell und reproduzierbar fertigen.

Vorrichtungen & Produktionshilfen

Wenn Halter, Lehren oder Hilfsbauteile exakt auf Einbausituation, Montage und wiederkehrende Abläufe abgestimmt werden müssen.
