Hallenkran-Ersatzteil per 3D-Druck – Stillstand in unter 48 Stunden abgefangen
Für einen Hallenkran fiel eine Stromschienen-Halterung aus, die nicht als Einzelteil verfügbar war. Statt auf unklare Lieferzeiten oder den Tausch größerer Baugruppen zu setzen, wurde das Bauteil per Reverse Engineering rekonstruiert und kurzfristig additiv nachgefertigt.
Ausgangslage
Am Hallenkran fiel eine Stromschienen-Halterung aus, die für den laufenden Betrieb kritisch war. Das Problem: Das defekte Teil war nicht als einzelne Ersatzkomponente verfügbar. Ein klassischer Beschaffungsweg hätte entweder lange Lieferzeiten oder den Austausch größerer Baugruppen bedeutet – beides stand in keinem sauberen Verhältnis zur eigentlichen Ursache.
Gesucht war deshalb keine allgemeine Notlösung, sondern ein funktionales Ersatzteil, das sich an der realen Einbausituation orientiert, kurzfristig verfügbar ist und den Kran schnell wieder in den Betrieb bringt.
Vorgehen
Musterteil und Einbausituation prüfen
Die defekte Halterung wurde als Ausgangsbasis aufgenommen. Relevante Funktionsflächen, Befestigungspunkte und die Einbausituation am Hallenkran wurden definiert.
Geometrie rekonstruieren
Aus dem vorhandenen Bauteil wurde ein fertigungsgerechter Datensatz aufgebaut. Ziel war keine Behelfsform, sondern eine passgenaue Nachfertigung für die reale Anwendung.
Additive Fertigung im FDM-Verfahren
Die Halterung wurde kurzfristig aus technischem Kunststoff gefertigt. Dadurch entfielen lange Beschaffungswege und die Nachfertigung konnte direkt gestartet werden.
Passprobe und Rückgabe an den Betrieb
Nach der Passprobe stand ein funktionales Ersatzteil für die Montage bereit. Der Hallenkran konnte damit wieder in den Betrieb zurückgeführt werden, ohne auf ein nicht verfügbares Originalteil zu warten.
Ergebnis
JESA rekonstruierte eine nicht verfügbare Stromschienen-Halterung für einen Hallenkran per Reverse Engineering und fertigte das Ersatzteil im FDM-3D-Druck. Die Lösung war in unter 48 Stunden verfügbar, passgenau an der realen Einbausituation orientiert und verhinderte unnötigen Stillstand durch lange oder unwirtschaftliche Beschaffungswege.

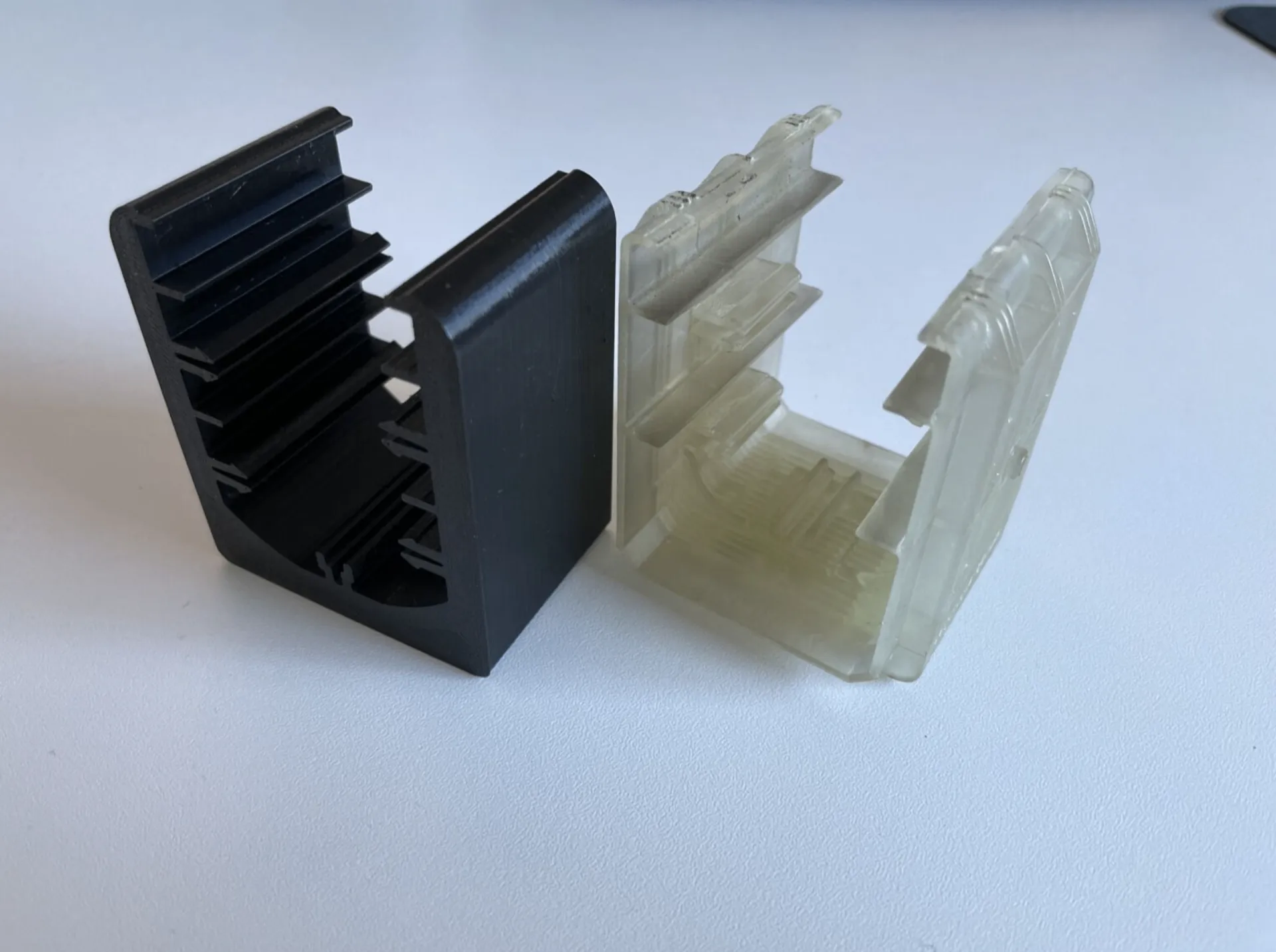

Nachgefertigte Stromschienen-Halterung für den Hallenkran – kurzfristig verfügbar für die Wiederinbetriebnahme
Was diese Lösung gebracht hat
Stillstand nicht zum Wochenproblem werden lassen
Statt auf unklare Lieferzeiten oder komplette Baugruppen zu warten, stand in kurzer Zeit ein nutzbares Ersatzteil für die Wiederinbetriebnahme bereit.
Passgenaue Nachfertigung statt improvisierter Lösung
Die Halterung wurde aus dem realen Bauteil rekonstruiert und an der Einbausituation geprüft – nicht nur als grobe Annäherung, sondern als funktionale Nachfertigung.
Beschaffungslücke sauber geschlossen
Wenn ein Teil nicht mehr als Einzelkomponente verfügbar ist, schafft Reverse Engineering wieder eine reproduzierbare Datenbasis für weitere Nachfertigungen.
Nur das kritische Teil ersetzen statt mehr als nötig
Es musste nicht die gesamte Baugruppe ersetzt werden. Genau das ausgefallene Teil wurde gezielt nachgebaut und wieder verfügbar gemacht.
Eingesetzte Leistungen
3D-Scan & Reverse Engineering
Vom physischen Bauteil zur belastbaren Datenbasis – auch ohne Zeichnung oder Original-CAD.
Industrieller 3D-Druck
Funktionsbauteile, Ersatzteile und Kleinserien aus technischen Kunststoffen – schnell verfügbar und reproduzierbar.
Ersatzteil-Nachfertigung
Nicht mehr lieferbare Ersatzteile wirtschaftlich nachfertigen – ab Stück 1 und ohne Werkzeugkosten.
